ГОСТ 19804.2-79

Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ЦЕЛЬНЫЕ СПЛОШНОГО КВАДРАТНОГО СЕЧЕНИЯ С ПОПЕРЕЧНЫМ АРМИРОВАНИЕМ СТВОЛА С НАПРЯГАЕМОЙ АРМАТУРОЙ


Конструкция и размеры


Prestressed reinforced-concrete driven square piles. Structure and dimensions



ОКП 58 1711

Дата введения 1981-01-01



УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 24 октября 1979 г. № 208.

Переиздание (май 1995 г.) с Изменением N 1, утвержденным в июне 1983 г.; Пост. № 54 от 31.03.83 (ИУС 9-83)

1. Настоящий стандарт распространяется на забивные железобетонные цельные сваи сплошного квадратного сечения с поперечным армированием ствола с напрягаемой арматурой и устанавливает конструкцию свай и арматурных изделий к ним.

2. Железобетонные сваи сплошного квадратного сечения с напрягаемой продольной арматурой должны удовлетворять требованиям ГОСТ 19804-91 и требованиям настоящего стандарта.

3. Форма, марки, номинальные размеры свай и проектные марки бетона по прочности на сжатие должны соответствовать указанным на черт. 1 и в табл. 1.

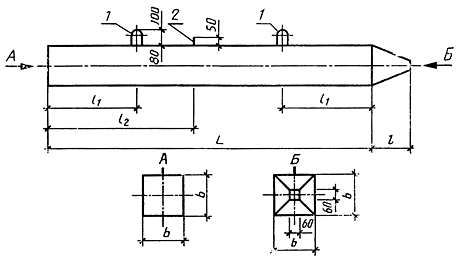

Сваи сплошного квадратного сечения с поперечным армированием ствола с напрягаемой продольной арматурой


1- подъемные петли; 2- штырь для фиксации места строповки при подъеме на копер

Черт.1


Таблица 1









Номинальные размеры, мм

Проектная

Объем

Масса

Расход

Марка сваи

L

l

l1

l2

b

марка бетона по

бетона, м3

сваи, т

стали на одну













прочности на сжатие





сваю, кг

СНпр3-30

3000



600







0,28

0,70

10,7

СНпр3,5-30

3500



700







0,33

0,83

11,2

СНпр4-30

4000



800







0,37

0,93

11,8

СНпр4,5-30

4500



900

-





0,42

1,05

12,4

СНпр5-30

5000



1000







0,46

1,15

12,9

СНпр5,5-30

5500



1100







0,51

1,28

13,5

СНпр6-30

6000



1200







0,55

1,38

14,2

СНпр7-30

7000



1400







0,64

1,60

16,5

СНпр8-30

8000



1600

2400



M300

0,73

1,83

17,6

СН9-30

9000



1800

2600





0,82

2,05

36,0

СНпр9-30

















24,6

СН10-30

10000



2100

2900





0,91

2,28

39,6

СНпр10-30

















27,0

СН11-30

















42,7

СНпр11-30

11000



2300

3200





1,00

2,50

28,8

СНк11-30



250





300







33,0













M350







СН12-30











M300





45,7

СНпр12-30

12000



2500

3500



M350

1,09

2,73

38,1

СНк12-30

















35,2

СН13-30

















51,4

СНпр13-30

13000



2700

3800





1,18

2,95

43,2

СНк13-30

















40,0

СН14-30

















55,6

СНпр14-30

14000



2900

4100



M400

1,27

3,18

55,2

СНк14-30

















43,3

СН15-30

















75,4

СНпр15-30

15000



3100

4400





1,36

3,40

68,2

СНк15-30

















64,8

СНпр8-35

8000



1600

2400





1,00

2,50

20,0

СНпр9-35

9000



1800

2600





1,12

2,80

27,1

СН10-35



300





350

M300





42,6

СНпр10-25

















29,9



10000



2100

2900





1,24

3,10



СНк10-35











M350





33,8

СН11-35











M300





45,6

СНпр11-35

11000



2300

3200





1,37

3,43

31,6

СНк11-35











M350





35,9

СН12-35











M300





48,9

СНпр12-35

12000



2500

3500





1,49

3,73

41,2

СНк12-35











M350





38,3

СН13-35

















56,2

СНпр13-35

13000



2700

3800





1,61

4,03

48,0

СНк13-35

















44,8

СН14-35

















75,2

СНпр14-35

14000



2900

4100





1,73

4,33

59,6

СНк14-35

















47,4

СН15-35



300





350







79,6

СНпр15-35

15000



3100

4400





1,86

4,65

72,4

СНк15-35

















69,0

СН16-35

16000



3300

4700





1,98

4,95

105,0

СНк16-35

















99,0

СН17-35

17000



3500

5000





2,12

5,30

137,7

СНк17-35

















105,7

СН18-35

18000



3700

5300





2,23

5,58

144,9

СНк18-35

















133,9

СН19-35

19000



3900

5600





2,35

5,80

152,2

СНк19-35

















202,7

СН20-35

20000



4100

5900



M400

2,47

6,18

193,5

СНк20-35

















212,5

СН13-40

















76,2

СНпр13-40

13000



2700

3800





2,10

5,26

53,5

СНк13-40

















50,3

СН14-40

















80,9

СНпр14-40

14000



2900

4100





2,26

5,65

65,3

СНк14-40

















53,0

СН15-40

















105,2

СНпр15-40

15000



3100

4400





2,42

6,05

78,3

СНк15-40

















74,8

СН16-40

16000

350

3300

4700

400



2,50

6,45

112,6

СНк16-40

















106,6

СН17-40

17000



3500

5000





2,74

6,85

144,2

СНк17-40

















112,2

СН18-40

18000



3700

5300





2,90

7,25

151,6

СНк18-40

















140,6

СН19-40

19000



3900

5600





3,06

7,65

194,1

СНк19-40

















212,3

СН20-40

20000



4100

5900





3,22

8,05

203,2

СНк20-40

















222,3



Примечание. Расход стали на одну сваю приведен при условии армирования проволокой класса B-I. (Измененная редакция, Изм. N 1).



4. Сваи длиной до 7 м включ. допускается изготовлять без фиксирующих штырей, при этом строповка свай при подъеме на копер должна осуществляться у верхней подъемной петли.

5. При соответствующем технико-экономическом обосновании для восприятия больших горизонтальных или вертикальных нагрузок допускается изготовлять сваи сечением 350x350 и 400x400 мм длиной, менее указанной в табл. 1. При этом марка бетона свай по прочности на сжатие должна быть:

- для свай сечением 350x350 мм - М300 и М350 (при армировании свай арматурой из канатов);

- для свай сечением 400x400 мм - М400.



6. В качестве крупного заполнителя для бетона свай должен применяться фракционированный щебень из естественного камня и гравия по ГОСТ 26633-91, при этом размер фракции должен быть не более 40 мм.

По согласованию с заказчиком допускается применять в качестве крупного заполнителя гравий по ГОСТ 26633-91 для свай длиной до 12 м включ.

Примечание. Возможность применения гравия в качестве крупного заполнителя указывается в заказной спецификации, устанавливается проектной организацией для условий погружения свай в пески средней плотности и рыхлые, супеси пластичные и текучие, суглинки и глины от текучих до тугопластичных, илы и торфы, и опирания свай на все виды грунтов, за исключением скальных и крупнообломочных.

7. В качестве продольной напрягаемой арматуры должна применяться:

а) высокопрочная арматурная проволока периодического профиля класса Вр-II по ГОСТ 7348-81;

б) горячекатаная арматурная сталь классов A-IV и A-V по ГОСТ 5781-82 и классов Ат-V и Ат-IVC по ГОСТ 10884-81. Для свай длиной до 12 м включ. предпочтительно применять арматуру класса Ат-IVC.

в) арматурные канаты класса К-7 по ГОСТ 13840-68.

8. Натяжение арматуры классов Вр-II и К-7 следует осуществлять механическим способом, натяжение арматуры классов А-IV, А-V, Ат-V, Ат-IVC - электротермическим (для свай длиной до 12 м включ.) или механическим способами. Допускается использовать электротермический способ для натяжения проволочной арматуры класса Вр-II.

При натяжении электротермическим способом высокопрочной проволоки и термически упрочненной стержневой арматуры дополнительно должны производиться контрольные испытания арматуры на растяжение после электронагрева.

Образцы испытываются на растяжение в соответствии с требованиями ГОСТ 10446-80.

Температура нагрева напрягаемой арматуры при электротермическом способе натяжения не должна превышать величин, установленных нормативными документами по технологии изготовления предварительно напряженных конструкций.

9. Предельная величина предварительного напряжения арматуры σ0 принята:

а) при механическом способе натяжения  кгс/см2;

б) при электротермическом способе натяжения

, кгс/см2,



где  - расчетное сопротивление арматуры растяжению для предельных состояний второй группы, кгс/см2;

l - длина натягиваемого стержня, м.



7-9. (Измененная редакция, Изм. N 1).

10. При количестве продольных проволок и канатов 8 и более расстояние между их осями должно быть не более 15 мм для проволок и 50 мм для канатов.

11. Прочность бетона в момент отпуска натяжения арматуры (передаточная прочность) должна быть не ниже:

200 кгс/см2- при проектной марке бетона по прочности на сжатие М300;

300 кгс/см2 - при проектных марках бетона по прочности на сжатие М350 и М400.



12. После отпуска натяжения арматура должна быть срезана заподлицо с бетоном.

13. Для поперечного армирования свай следует применять проволоку класса B-I или Вр-I диаметром 5 мм по ГОСТ 6727-80.

Шаг спирали поперечной арматуры по обоим концам сваи на длине 1 м должен быть равным 100 мм, в средней части для свай длиной до 12 м включ. - 300 мм и для свай длиной 13 м и более - 200 мм.

Поперечная арматура должна быть привязана вязальной проволокой к продольной арматуре в каждом четвертом пересечении с тем, чтобы шаг спирали был зафиксирован.

14. Голова сваи должна быть усилена сетками марок С30-С40.

15. Острие сваи должно быть усилено приставным каркасом марок КО30-КО40.

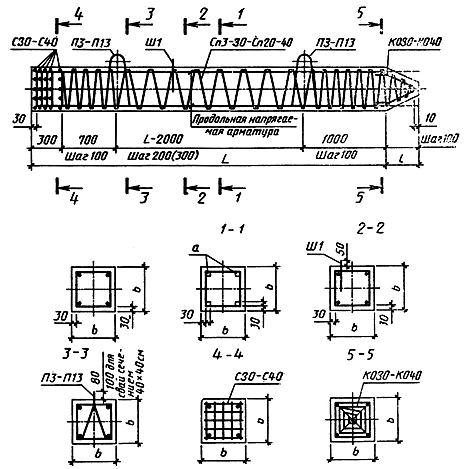

16. Расположение арматуры (продольной и поперечной, сеток головы свай, каркасов острия, петель и штырей) в сваях должно соответствовать указанному на черт. 2.

Армирование свай


а - зона расположения продольной арматуры при 8 и более проволок, канатов.

Черт.2



17. Спецификация арматурных изделий и выборка стали на сваю приведены в табл. 2-5.

18. Ведомость стержней, выборка стали и усилия натяжения продольной арматуры должны соответствовать табл. 6-8.

13-18. (Измененная редакция, Изм. N 1).

19. Допускаются диаметры и классы продольной арматуры свай в соответствии с приложением 1.

20. Ведомость стержней и выборка стали на спираль и сетки головы, каркаса острия, петли и штырь приведена в табл. 9-11.

(Измененная редакция, Изм. N 1).

21. Сетки, петли и каркас острия должны быть привязаны к продольной арматуре вязальной проволокой. Штырь устанавливается после формования бетона.

22. (Исключен, Изм. N 1).

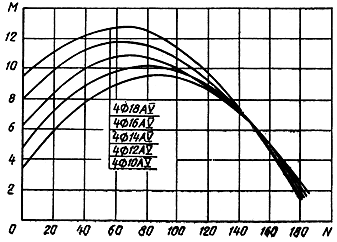

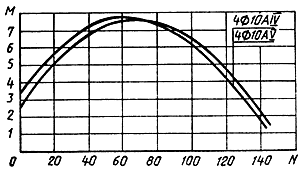

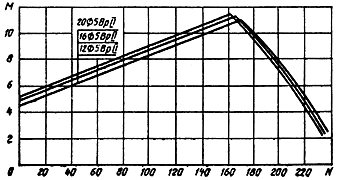

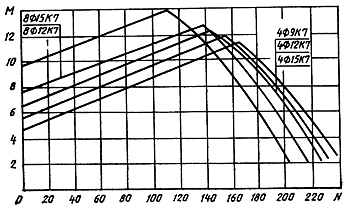

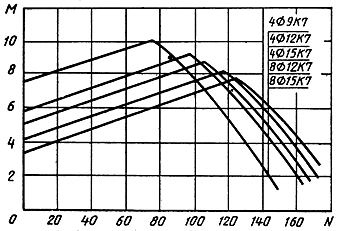

23. Сваи с продольной арматурой, предусмотренной настоящим стандартом, должны быть испытаны на трещиностойкость путем укладки их на две опоры, расположенные по схеме, указанной на черт. 3.

Схема испытаний свай


Черт.3


Таблица 2

Спецификация арматурных изделий на сваю





Марка сваи

Продольная арматура, кол., диаметр, мм, класс

Спираль (1 шт.)

Сетки головы (10 шт.)

Петли
(2 шт.)

Штырь
(1 шт.)

Каркас острия
(1 шт.)

СНпр3-30



Сп3-30









СНпр3,5-30



Сп3,5-30









СНпр4-30



Сп4-30



П3

-



СНпр4,5-30

4⌀5ВрII

Сп4,5-30

С30





КО30

СНпр5-30



Сп5-30









СНпр5,5-30



Сп5,5-30









СНпр6-30



Сп6-30









СНпр7-30



Сп7-30



П4





СНпр8-30



Сп8-30





Ш1



СНпр9-30

8⌀5ВрII

Сп9-30

С30

П4

Ш1

КО30

СН9-30

4⌀10АIV











СНпр10-30

8⌀5ВрII

Сп10-30

С30

П5

Ш1

КО30

СН10-30

4⌀10АIV











СНпр11-30

8⌀5ВрII











СН11-30

4⌀10АIV

Сп11-30

С30

П5

Ш1

КО30

СНк11-30

4⌀9К7











СНпр12-30

12⌀5ВрII











СН12-30

4⌀10АV

Сп12-30

С30

П5

Ш1

КО30

СНк12-30

4⌀9К7











СНпр13-30

12⌀5ВрII











СН13-30

4⌀10АV

Сп13-30

С30

П5

Ш1

КО30

СНк13-30

4⌀9К7











СНпр14-30

16⌀5ВрII











СН14-30

4⌀10АV

Сп14-30

С30

П6

Ш1

КО30

СНк14-30

4⌀К7











СНпр15-30

20⌀5ВрII











СН15-30

4⌀12АV

Сп15-30

С30

П6

Ш1

КО30

СНк15-30

4⌀12К7











СНпр8-35

4⌀5ВрII

Сп8-35

С35

П7





СНпр9-35

8⌀5ВрII

Сп9-35









СНпр10-35

8⌀5ВрII







Ш1

КО35

СН10-35

4⌀10АIV

Сп10-35

С35

П8





СНк10-35

4⌀9К7











СНпр11-35

8⌀5ВрII











СН11-35

4⌀10АIV

Сп11-35

С35

П8

Ш1

КО35

СНк11-35

4⌀9К7











СНпр12-35

12⌀5ВрII











СН12-35

4⌀10АV

Сп12-35

С35

П8

Ш1

КО35

СНк12-35

4⌀9К7











СНпр13-35

12⌀5ВрII











СН13-35

4⌀10АV

Сп13-35

С35

П9

Ш1

КО35

СНк13-35

4⌀9К7











СНпр14-35

16⌀5ВрII











СН14-35

4⌀12АV

Сп14-35

С35

П9

Ш1

КО35

СНк14-35

4⌀9К7











СНпр15-35

20⌀5ВрII











СН15-35

4⌀12АV

Сп15-35

С35

П9

Ш1

КО35

СНк15-35

4⌀12К7











СН16-35

4⌀14АV

Сп16-35

С35

П9

Ш1

КО35

СНк16-35

4⌀15К7











СН17-35

4⌀16АV

Сп17-35

С35

П10

Ш1

КО35

СНк17-35

4⌀15К7











СН18-35

4⌀16АV

Сп18-35

С35

П10

Ш1

КО35

СНк18-35

8⌀12К7











СН19-35

4⌀16АV

Сп19-35

С35

П10

Ш1

КО35

СНк19-35

8⌀15К7











СН20-35

4⌀18АV

Сп20-35

С35

П10

Ш1

КО35

СНк20-35

8⌀15К7











СНпр 13-40

12⌀5ВрII











СН 13-40

4⌀12АIV

Сп13-40

С40

П11

Ш1

КО40

СНк13-40

4⌀9K7











СНпр 14-40

16⌀5ВрII











СН 14-40

4⌀12АV

Сп14-40

С40

П11

Ш1

КО40

СНк14-40

4⌀9K7











СНпр 15-40

20⌀5ВрII











СН 15-40

4⌀14АIV

Сп15-40

С40

П11

Ш1

КО40

СНк15-40

4⌀12K7











СН16-40

4⌀14АV

Сп16-40

С40

П12

Ш1

КО40

СНк16-40

4⌀15K7











СН17-40

4⌀16АV

Сп17-40

С40

П12

Ш1

КО40

СНк17-40

4⌀15K7











СН18-40

4⌀16АV

Сп18-40

С40

П12

Ш1

КО40

СНк18-40

8⌀12K7











СН19-40

4⌀18АV

Сп19-40

С40

П13

Ш1

КО40

СНк19-40

8⌀15K7











СН20-40

4⌀18АV

Сп20-40

С40

П13

Ш1

КО40

СНк20-40

8⌀15K7












Таблица 3

Выборка стали на сваи марок СНпр3-30СНпр15-40









Арматурная сталь



Марка сваи

по ГОСТ 7348-81 класс Вр-II

по ГОСТ 6727-80, класс В-I

по ГОСТ 5781-82, класс A-I

Всего масса, кг



Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Итого, кг



СНпр3-30



2,0



6,7











10,7

СНпр3,5-30



2,3



6,9











11,2

СНпр4-30



2,6



7,2











11,8

СНпр4,5-30



2,9



7,5



2,0

-

-

2,0

12,4

СНпр5-30



3,2



7,7











12,9

СНпр5,5-30



3,5



8,0











13,5

СНпр6-30



3,9



8,3











14,2

СНпр7-30



4,5



8,8



1,0





3,2

16,5

СНпр8-30



5,1



9,2





12

2,2

3,3

17,6

СНпр9-30



11,4



9,9











24,6

СНпр10-30



12,6



10,3











27,0

СНпр11-30

5

13,9

5

10,8

10



14

3,0

4,1

28,8

СНпр12-30



22,6



11,4











38,1

СНпр13-30



24,5



14,6











43,2

СНпр14-30



35,1



15,3





16

4,0

5,1

55,5

СНпр15-30



47,0



16,1











68,2

СНпр8-35



5,1



10,6



1,1

14

3,2

4,3

20,0

СНпр9-35



11,5



11,3











27,1

СНпр10-35



12,7



11,9











29,9

СНпр11-35



13,9



12,4





16

4,2

5,3

31,6

СНпр12-35



22,7



13,2











41,2

СНпр13-35



24,6



16,9











48,0

СНпр14-35



35,2



17,9





18

5,4

6,5

59,6

СНпр15-35



47,1



18,8











72,4

СНпр13-40



24,7



20,3











53,5

СНпр14-40



35,4



21,4



1,3

20

7,2

8,5

65,3

СНпр15-40



47,3



22,5











78,3


Таблица 4


Выборка стали на сваи марок СН9-30÷
СН20-40









Арматурная сталь



Марка сваи

по ГОСТ 5781-82

по ГОСТ 6727-80,

Всего мас-



Класс A-IV

Класс A-V

Класс A-I

класс B-I

са, кг



Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Итого, кг

Диаметр, мм

Масса, кг



CH9-30



22,8

-

-



1,3

12

2,2

3,3



9,9

36,0

CH10-30

10

25,3

-

-













10,3

39,7

CH11-30



27,8

-

-





14

3,0

4,1



10,8

42,7

CH12-30







32,2













11,4

45,7

CH13-30

-

-

10

32,7













14,6

51,4

CH14-30







35,2







4,0

5,1



15,3

55,6

CH15-30





12

54,2













16,1

75,4

CH10-35

10

25,4

-

-

10

1,1

16





5

11,9

42,6

CH11-35



27,9









4,2

5,3



12,4

45,6

CH12-35





10

30,4













13,2

48,9

CH13-35







32,8













16,9

56,2

CH14-35





12

50,8





18

5,4

6,5



17,9

75,2

CH15-35

-

-



54,3













18,8

79,6

CH16-35





14

78,8













19,7

105,0

CH17-35







109,2













20,6

137,7

CH18-35

-

-

16

115,5





20

6,8

7,9



21,5

144,9

CH19-35







121,8













22,5

152,2

CH20-35





18

162,2













23,4

193,5

CH13-40

12

47,4

-

-













20,3

76,2

CH14-40

-

-

12

51,0

10



20

7,2

8,5



21,4

80,9

CH15-40

14

74,2

-

-











5

22,5

105,2

CH16-40





14

79,0



1,3









23,5

112,6

CH17-40





16

109,5





22

8,8

10,1



24,6

144,2

CH18-40

-

-



115,8













25,7

151,6

CH19-40





18

154,6





25

11,4

12,7



26,8

194,1

CH20-40







162,6





25







27,9

203,2



Таблица 5

Выборка стали на сваи марок СНк11-30÷СНк20-40







Арматурная сталь



Марка сваи

по ГОСТ 13840-68, класс К-7

по ГОСТ 6727-80, класс В-I

по ГОСТ 5781-82, класс A-I

Всего масса, кг



Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг

Итого, кг



СНк11-30



18,1



10,8











33,0

СНк12-30

9

19,7



11,4





14

3,0

4,1

35,2

СНк13-30



21,3



14,6











40,0

СНк14-30



22,9



15,3







4,0

5,1

43,3

СНк15-30

12

43,6



16,1





16





64,8

СНк10-35



16,6



11,9











33,8

СНк11-35

9

18,2



12,4







4,2

5,3

35,9

СНк12-35



19,8



13,2









38,3

СНк13-35



21,4



16,9



1,1







44,8

СНк14-35



23,0



17,9





18

5,4

6,5

47,4

СНк15-35

12

43,7

5

18,8

10









69,0

СНк16-35



72,8



19,7











99,0

СНк17-35

15

77,2



20,6











105,7

СНк18-35

12

104,5



21,5







6,8

7,9

133,9

СНк19-35

15

172,3



22,5











202,7

СНк20-35



181,2



23,4





20





212,5

СНк13-40

9

21,5



20,3











50,3

СНк14-40



23,1



21,4







7,2

8,5

53,0

СНк15-40

12

43,8



22,5











74,8

СНк16-40

9

73,0



23,5



1,3







106,6

СНк17-40

15

77,5



24,6





22

8,8

10,1

112,2

СНк18-40

12

104,8



25,7











140,6

СНк19-40

15

172,8



26,8





25

11,4

12,7

212,3

СНк20-40



181,7



27,9











222,3



24. После укладки свай на две опоры через 10 мин производят осмотр ее верхней грани над опорами. Сваю считают выдержавшей испытание, если на ее гранях:

а) не появятся трещины - для свай с арматурой из высокопрочной проволоки и канатов;

б) раскрытие трещин не превышает 0,2 мм - для свай со стержневой арматурой.

Ширину раскрытия трещин измеряют с точностью до 0,05 мм.

25. Испытание на трещиностойкость свай, в которых площадь поперечного сечения продольной арматуры увеличена по сравнению с приведенной в настоящем стандарте, проводят в соответствии со схемой, которая должна быть приложена в заказной спецификации.

26. Условия расчета и применения свай даны в приложении 2.

27. Сваи длиной до 12 м включ. допускается изготовлять с технологическим уклоном двух противоположных сторон поперечного сечения, не превышающим 1:15 без изменения площади поперечного сечения. При этом защитный слой бетона не должен быть менее 30 мм. Расположение арматуры в поперечном сечении сваи должно соответствовать черт. 4а, б.


Черт.4


Таблица 6




Ведомость стержней, выборка стали и усилие натяжения продольной арматуры свай марок СНпр3-30÷
СНпр15-40







Марка сваи

Арматурная сталь по ГОСТ 7348-81, класс Вр-II

Усилие натяжения всех



Кол., диаметр, мм

Длина, мм

Масса, кг

проволок (механический способ), тс

СНпр3-30



3250

2,0



СНпр3,5-30



3750

2,3



СНпр4-30



4250

2,6



СНпр4,5-30



4750

2,9



СНпр5-30

4⌀5

5250

3,2

9,6

СНпр5,5-30



5750

3,5



СНпр6-30



6250

3,9



СНпр7-30



7250

4,5



СНпр8-30



8250

5,1



СНпр9-30

8⌀5

9250

11,4

19,2

СНпр10-30

8⌀5

10250

12,6

19,2

СНпр11-30

8⌀5

11250

13,9

19,2

СНпр12-30

12⌀5

12250

22,6

28,8

СНпр13-30

12⌀5

13250

24,5

28,8

СНпр14-30

16⌀5

14250

35,1

38,4

СНпр15-30

20⌀5

15250

47,0

48,0

СНпр8-35

4⌀5

8300

5,1

9,6

СНпр9-35

8⌀5

9300

11,5

19,2

СНпр10-35

8⌀5

10300

12,7

19,2

СНпр11-35

8⌀5

11300

13,9

19,2

СНпр12-35

12⌀5

12300

22,7

28,8

СНпр13-35

12⌀5

13300

24,6

28,8

СНпр14-35

16⌀5

14300

35,2

38,4

СНпр15-35

20⌀5

15300

47,1

48,0

СНпр13-40

12⌀5

13350

24,7

28,8

СНпр14-40

16⌀5

14350

35,4

38,4

СНпр15-40

20⌀5

15350

47,3

48,0



Примечание. Усилие натяжения одной проволоки составляет 2,4 тс.


Таблица 7



Ведомость стержней, выборки стали и усилие натяжения продольной арматуры свай марок СН9-30÷СН20-40







Арматурная сталь по ГОСТ 5781-82

Усилие натяжения, тс

Марка сваи

Кол.,
диаметр,

Длина, мм

Масса, кг

Механический способ

Электротермический способ



мм, класс





одного стержня

всех

одного стержня

всех

CH9-30

4⌀10AIV

9250

22,8

4,5

18,0

4,2

16,8

CH10-30

4⌀10AIV

10250

25,3

4,5

18,0

4,2

16,8

CH11-30

4⌀10AIV

11250

27,8

4,5

18,0

4,2

16,8

CH12-30

4⌀10AV

12250

30,2

6,0

24,0

5,8

23,2

CH13-30

4⌀10AV

13250

32,7

6,0

24,0





CH14-30

4⌀10AV

14250

35,2

6,0

24,0

-

-

CH15-30

4⌀12V

15250

54,2

8,6

34,4





CH10-35

4⌀10AIV

10300

25,4

4,5

18,0

4,2

16,8

CH11-35

4⌀10AIV

11300

27,9

4,5

18,0

4,2

16,8

CH12-35

4⌀10AV

12300

30,4

6,0

24,0

5,8

23,2

CH13-35

4⌀10AV

13300

32,8

6,0

24,0





CH14-35

4⌀12AV

14300

50,8

8,6

34,4





CH15-35

4⌀12AV

15300

54,3

8,6

34,4





CH16-35

4⌀14AV

16300

78,8

8,8

35,2





CH17-35

4⌀16AV

17300

109,2

15,3

61,2





CH18-35

4⌀16AV

18300

115,5

15,3

61,2





CH19-35

4⌀16AV

19300

121,8

15,3

61,2





CH20-35

4⌀18AV

20300

162,2

19,3

77,2





CH13-40

4⌀12AIV

13350

47,4

6,4

25,6

-

-

CH14-40

4⌀12AV

14350

51,0

8,6

34,4





CH15-40

4⌀14AIV

15350

74,2

8,8

35,2





CH16-40

4⌀14AV

16350

79,0

11,7

46,8





CH17-40

4⌀16AV

17350

109,5

15,3

61,2





CH18-40

4⌀16AV

18350

115,8

15,3

61,2





CH19-40

4⌀18AV

19350

154,6

19,3

77,2





CH20-40

4⌀18AV

20350

162,6

19,3

77,2







Таблица 8

Ведомость стержней, выборка стали и усилие натяжения продольной арматуры свай марок СНк11-30÷СНк20-40









Арматурная сталь по ГОСТ 13840-68, класс К-7

Усилие натяжения, тс (механический способ)

Марка сваи

Кол., диаметр, мм, класс

Длина, мм

Масса, кг

одного каната

всех

СНк11-30

4⌀9

11250

18,1

6,8

27,2

СНк12-30

4⌀9

12250

19,7

6,8

27,2

СНк13-30

4⌀9

13250

21,3

6,8

27,2

СНк14-30

4⌀9

14250

22,9

6,8

27,2

СНк15-30

4⌀12

15250

43,6

11,7

46,8

СНк10-35

4⌀9

10300

16,6

6,8

27,2

СНк11-35

4⌀9

11300

18,2

6,8

27,2

СНк12-35

4⌀9

12300

19,8

6,8

27,2

СНк13-35

4⌀9

13300

21,4

6,8

27,2

СНк14-35

4⌀9

14300

23,0

6,8

27,2

СНк15-35

4⌀12

15300

43,7

11,7

46,8

СНк16-35

4⌀15

16300

72,8

17,8

71,2

СНк17-35

4⌀15

17300

77,2

17,8

71,2

СНк18-35

8⌀12

18300

104,5

11,7

93,6

СНк19-35

8⌀15

19300

172,3

17,8

142,4

СНк20-35

8⌀15

20300

181,2

17,8

142,4

СНк13-40

4⌀9

13350

21,5

6,8

27,2

СНк14-40

4⌀9

14350

23,1

6,8

27,2

СНк15-40

4⌀12

15350

43,8

11,7

46,8

СНк16-40

4⌀15

16350

73,0

17,8

71,2

СНк17-40

4⌀15

17350

77,5

17,8

71,2

СНк18-40

8⌀12

18350

104,8

11,7

93,6

СНк19-40

8⌀15

19350

172,8

17,8

142,4

СНк20-40

8⌀15

20350

181,7

17,8

142,4



Таблица 9

Ведомость стержней и выборка стали на спираль марок Сп3-30÷Сп20-40







Марка элемента

Эскиз

l3 мм

Кол. витков

Длина, мм

Масса, кг

Сп3-30



1000

21

20800

3,2

Сп3,5-30



1500

22

21900

3,4

Сп4-30



2000

24

23900

3,7

Сп4,5-30



2500

26

26000

4,0

Сп5-30



3000

27

27000

4,2

Сп5,5-30



3500

29

29000

4,5

Сп6-30



4000

31

31100

4,8

Сп7-30



5000

34

34200

5,3

Сп8-30



6000

37

37200

5,7

Сп9-30



7000

41

41300

6,4

Сп10-30



8000

44

44400

6,8

Сп11-30



9000

47

47500

7,3

Сп12-30

10000

51

51600

7,9

Сп13-30



11000

72

71900

11,1

Сп14-30



12000

77

76900

11,8

Сп15-30

13000

82

81900

12,6

Сп8-35



6000

37

44500

6,9

Сп9-35



7000

41

49300

7,6

Сп10-35



8000

44

53000

8,2

Сп11-35



9000

47

56600

8,7

Сп12-35

10000

51

61500

9,5

Сп13-35



11000

72

86000

13,2

Сп14-35



12000

77

91900

14,2

Сп15-35



13000

82

97900

15,1

Сп16-35



14000

87

103900

16,0

Сп17-35



15000

92

109900

16,9

Сп18-35



16000

97

115900

17,8

Сп19-35



17000

102

121900

18,8

Сп20-35

18000

107

127800

19,7

Сп13-40



11000

72

100200

15,4

Сп14-40



12000

77

107200

16,5

Сп15-40



13000

82

114200

17,6

Сп16-40



14000

87

121000

18,6

Сп17-40



15000

92

128100

19,7

Сп18-40



16000

97

135100

20,8

Сп19-40



17000

102

142000

21,9

Сп20-40

18000

107

149000

23,0


Таблица 10

Ведомость стержней на один элемент (сетки головы, каркас острия, петли, штырь)







Марка

Пози-

Эскиз или сечение

Диа-

Длина,

Кол.

a1

a2

l1

l2

элемента

ция



метр, мм, класс

заготовки   l, мм



мм

С30

1



5ВI

280

6

65







C35

1



5BI

320

6

75

-

-

-

C40

1

5BI

380

7

70









2



10AI

780

2

290

-

190

340

KO30

3



5BI

3100

1

-

205

-

-



2



10AI

840

2

320

-

220

370

KO35

3



5BI

4400

1

-

235

-

-



2



10AI

990

2

410

-

280

430

KO40

3

5BI

5000

1

-

295

-

-

П3





10AI

1250



360







П4





12AI

1250



360

180





П5





14AI

1250



360







П6





16AI

1260



360







П7





14AI

1350



410







П8

-



16AI

1360

-

410



-

-

П9





18AI

1370



410

230





П10





20AI

1370



410







П11





20AI

1470



410







П12





22AI

1470



460







П13



25AI

1480



460

280





Ш1

-

10AI

250

-

-

-

-

-


Таблица 11




Выборка стали на один элемент (сетки головы, каркас острия, петли, штырь)









Арматурная сталь



Марка элемента

по ГОСТ 5781-82, класс A-I

по ГОСТ 6727-80, класс B-I

Всего масса, кг



Диаметр, мм

Масса, кг

Диаметр, мм

Масса, кг



С30







0,3

0,3

С30

-

-

5

0,3

0,3

С40







0,4

0,4

КО30



1,0



0,5

1,5

КО35

10

1,0

5

0,7

1,7

КО40



1,2



0,9

2,1

П3

10

0,5





0,5

П4

12

1,1





1,1

П5

14

1,5





1,5

П6

16

2,0

-

-

2,0

П7

14

1,6





1,6

П8

16

2,1





2,1

П9

18

2,7





2,7

П10

20

3,4





3,4

П11

20

3,6





3,6

П12

22

4,4





4,4

П13

25

5,7





5,7

Ш1

10

0,1

-

-

0,1



ПРИЛОЖЕНИЕ 1
Обязательное


ВАРИАНТ АРМИРОВАНИЯ СВАЙ



1. В табл. 1 и 2 приведены допускаемые варианты замены продольной стержневой арматуры и арматурных канатов. Марка бетона по прочности на сжатие должна соответствовать указанной в табл. 1 настоящего стандарта.

Таблица 1




Варианты замены продольной стержневой арматуры











Усилие натяжения, тс

Марка сваи

Кол., диаметр, мм, класс

Механический способ

Электротермический способ





одного стержня

всех

одного стержня

всех

CH12-30

4⌀12AIV

6,4

25,6

6,1

24,4

CH13-30

4⌀12AIV

6,4

25,6

-

-

CH14-30

4⌀12AIV

6,4

25,6

-

-

CH15-30

4⌀14АIV

8,8

35,2

-

-

CH12-35

4⌀12AIV

6,4

25,6

6,1

24,4

CH13-35

4⌀12AIV

6,4

25,6

-

-

CH14-35

4⌀14AIV

8,8

35,2

-

-

CH15-35

4⌀14AIV

8,8

35,2

-

-

CH16-35

4⌀16AIV

11,5

46,0

-

-

CH17-35

4⌀18AIV

14,5

58,0

-

-

CH18-35

4⌀18AIV

14,5

58,0

-

-

CH19-35

4⌀18AIV

14,5

58,0

-

-

CH20-35

4⌀20AIV

17,9

71,6

-

-

CH14-40

4⌀14AIV

8,8

35,2

-

-

CH16-40

4⌀16AIV

11,5

46,0

-

-

CH17-40

4⌀18AIV

14,5

58,0

-

-

CH18-40

4⌀18AIV

14,5

58,0

-

-

CH19-40

4⌀20AIV

17,9

71,6

-

-

CH20-40

4⌀20AIV

17,9

71,6

-

-


Таблица 2




Варианты замены продольной арматуры из канатов











Усилие натяжения, тс

Марка сваи

Кол, диаметр, мм, класс

одного каната

всех

СНк15-30

8⌀9К7

6,8

54,4

СНк15-35

8⌀9К7

6,8

54,4

СНк16-35

8⌀9К7

6,8

54,4

СНк17-35

12⌀9К7

6,8

81,6



8⌀12К7

11,7

93,6

СНк18-35

12⌀9К7

6,8

81,6

СНк19-35

16⌀9К7

6,8

108,8



12⌀12К7

11,7

140,4

СНк20-35

20⌀9К7

6,8

136,0



12⌀12К7

11,7

140,4

СНк17-40

12⌀9К7

6,8

81,6



8⌀12К7

11,7

93,6

СНк18-40

12⌀9К7

6,8

81,6

СНк19-40

16⌀9К7

6,8

108,8



12⌀12К7

11,7

140,4

СНк20-40

20⌀9К7

6,8

136,0



12⌀12К7

11,7

140,4



Примечание. Замена арматуры в сваях, не включенных в табл. 1 и 2, экономически нецелесообразна.

Измененная редакция, Изм. № 1).



ПРИЛОЖЕНИЕ 2

Обязательное



УСЛОВИЯ РАСЧЕТА И ПРИМЕНЕНИЯ СВАЙ



1. Сваи, предусмотренные настоящим стандартом, рассчитаны на изгиб от усилий, возникающих при подъеме на копер за одну точку, расположенную от торца на расстоянии, равном 0,294 длины призматической части сваи, по прочности и раскрытию (кратковременному) трещин до ат.кр.=0,3 мм при армировании свай стержневой арматурой; по образованию трещин при армировании свай проволокой и арматурными канатами.

Коэффициент перегрузки к собственной массе не учитывается. Коэффициент динамичности принят равным:

1,5 - при расчете по прочности;

1,25 - при расчете по образованию и раскрытию трещин.

2. При проектировании свайных фундаментов сваи должны быть рассчитаны на нагрузки, передаваемые на сваи в строительный и эксплуатационный периоды, по прочности и трещиностойкости. При этом категории трещиностойкости свай в зависимости от условий их работы и вида продольной арматуры, а также величина предельно допустимой ширины раскрытия трещин должны быть приняты согласно главе СНиП II.21-75.

Допускается увеличивать поперечное сечение продольной арматуры, если это требуется по расчету. При этом в конце марки сваи добавляется буква "у" (усиленная) и в заказной спецификации дополнительно указывается класс, диаметр и количество стержней продольной арматуры.

3. При проверке свай по прочности и образованию трещин для свай, армированных проволокой и канатами, и по прочности и раскрытию трещин до ат.дп=0,2 мм для свай, армированных стержневой арматурой, на внецентренное сжатие от эксплуатационных нагрузок рекомендуется пользоваться графиками.

4. Графики для проверки свай, предусмотренных настоящим стандартом, на внецентренное сжатие от эксплуатационных нагрузок M и N приведены на черт. 1-17.

Сваи сечением 30х30 см. Бетон М300


Черт.1




Сваи сечением 30х30 см. Бетон М400


Черт.2


Сваи сечением 35х35 см. Бетон М300


Черт.3



Сваи сечением 35х35 см. Бетон М400




Черт.4




Сваи сечением 40х40 см. Бетон М400


Черт.5




Сваи сечением 30х30 см. Бетон М300


Черт.6




Сваи сечением 30х30 см. Бетон М400


Черт.7





Сваи сечением 35х35 см. Бетон М300




Черт.8




Сваи сечением 35х35 см. Бетон М400

Черт.9




Сваи сечением 40х40 см. Бетон М400


Черт.10




Сваи сечением 40х40 см. Бетон М400


Черт.11




Сваи сечением 40х40 см. Бетон М400


Черт.12




Сваи сечением 30х30 см. Бетон М350


Черт.13




Сваи сечением 30х30 см. Бетон М400


Черт.14




Сваи сечением 35х35 см. Бетон М350


Черт.15




Сваи сечением 35х35 см. Бетон М400


Черт.16




Сваи сечением 40х40 см. Бетон М400


Черт.17



На графиках приняты обозначения: N - нормальная сила, тс; M - изгибающий момент относительно оси сваи, тс·м, передаваемые на сваю при эксплуатации здания и сооружения.

3-4. (Измененная редакция, Изм. N 1).

5. Предполагается, что свая по всей длине находится в грунте и продольный изгиб сваи не учитывается.

6. После выбора длины и сечения сваи (по геологическим условиям) устанавливается класс, диаметр и количество стержней, проволок или канатов продольной арматуры в соответствии с табл. 2-11 настоящего стандарта.

7. Если точка с координатами M и N лежит ниже линии, соответствующей принятому армированию свай, то выбранная свая удовлетворяет расчету по прочности, раскрытию или образованию трещин (для соответствующей продольной арматуры) на эксплуатационные нагрузки M и N, если точка лежит выше - не удовлетворяет.
