ГОСТ 25628-90

Группа Ж33



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ОДНОЭТАЖНЫХ ЗДАНИЙ ПРЕДПРИЯТИЙ


Технические условия

Reinforced concrete columns for single-story industrial buildings. Specifications



ОКП 58 2100

Дата введения 1991-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР

РАЗРАБОТЧИКИ

А.М.Ривкин, канд. техн. наук (руководитель темы); Р.И.Рабинович, канд. техн. наук; Н.И.Томышева, О.А.Химичева; А.Я.Розенблюм; В.А.Беликов, канд. техн. наук; М.Г.Коревицкая, канд. техн. наук; Г.Н.Бердичевский, д-р техн. наук; Л.Г.Мовшович; А.И.Мангушев, канд. техн. наук; В.Е.Савранский, канд. техн. наук; М.И.Бродский; Л.М.Аксенова; В.И.Пименова; В.И.Деньщиков

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 29.01.90 N 6

3. ВЗАМЕН ГОСТ 25628-83

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ





Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 5781-82

1.3.5

ГОСТ 6727-80

1.3.5

ГОСТ 10060-87

3.2

ГОСТ 10180-78

3.1

ГОСТ 10884-81

1.3.5

ГОСТ 10922-75

1.3.7, 3.4

ГОСТ 12730.0-78

3.3

ГОСТ 12730.5-84

3.3

ГОСТ 13015.0-83

1.3.1; 1.3.9

ГОСТ 13015.1-81

2.1

ГОСТ 13015.2-81

1.3.12; 1.4

ГОСТ 13015.3-81

2.4

ГОСТ 13015.4-84

4.1

ГОСТ 17624-87

3.1

ГОСТ 17625-83

3.7

ГОСТ 18105-86

3.1

ГОСТ 22362-77

3.5

ГОСТ 22690-88

3.1

ГОСТ 22904-78

3.7

ГОСТ 23009-78

1.2.7

ГОСТ 23858-79

3.4

ГОСТ 26134-84

3.2

ГОСТ 26433.0-85

3.6

ГОСТ 26433.1-89

3.6

ГОСТ 26633-85

1.3.2

ТУ 14-4-1322-85

1.3.5



Настоящий стандарт распространяется на железобетонные колонны  сплошного прямоугольного поперечного сечения и двухветвевые (далее колонны), изготовляемые из тяжелого бетона и предназначенные для каркасов одноэтажных зданий предприятий всех отраслей промышленности и народного хозяйства, за исключением зданий гражданского строительства.

Колонны применяют в соответствии с указаниями рабочих  чертежей конкретного здания.



1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Колонны следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной предприятием-изготовителем, по рабочим чертежам серий 1.423-2, 1.423.1-3/88, 1.423.1-5/88, 1.423.1-7, 1.424.1-5, 1.424.1-6/89, 1.424.1-9, 1.424.1-10, 1.427.1-3, 1.427.1-5, 1.427.1-6, 1.823.1-2 и шифров 4Н-79, 15-74.

1.2. Основные параметры и размеры

1.2.1. Колонны сплошного прямоугольного поперечного сечения подразделяют на типы.

К - для каркасов зданий без мостовых опорных и подвесных кранов и зданий, оборудованных подвесными кранами, при стропильных конструкциях покрытий с прямолинейным нижним поясом;

КС - то же, при строительных конструкциях покрытий с провисающим нижним поясом;

КК - для каркасов зданий, оборудованных мостовыми электрическими опорными кранами, при стропильных конструкциях покрытий с прямолинейным нижним поясом;

ККС - то же, при строительных конструкциях покрытий с провисающим нижним поясом;

ККП - для каркасов зданий, оборудованных мостовыми электрическими опорными кранами, с проходами в уровне крановых путей, при стропильных конструкциях покрытий с прямолинейным нижним поясом;

КР - для каркасов зданий, оборудованных мостовыми ручными опорными кранами, при стропильных конструкциях покрытий с прямолинейным нижним поясом;

КФ - для фахверков стеновых ограждений  зданий (фахверковые колонны).

1.2.2. Двухветвевые колонны подразделяют на типы:

КД - для каркасов зданий, оборудованных электрическими опорными и подвесными кранами, и зданий без кранов;

КДП - для каркасов зданий, оборудованных мостовыми электрическими опорными кранами, с проходами в уровне крановых путей;

КДФ - для фахверков стеновых ограждений зданий (фахверковые колонны).

1.2.3. Форма и основные размеры  колонн должны соответствовать указанным в приложении.

1.2.4. Показатели расхода бетона и стали на колонны должны соответствовать указанным в рабочих чертежах на эти колонны.

1.2.5. Колонны следует изготовлять со строповочными отверстиями для подъема и монтажа. Допускается вместо строповочных отверстий предусматривать монтажные петли, выполненные в соответствии с указаниями рабочих чертежей на эти колонны.

1.2.6. Колонны применяют с учетом их предела огнестойкости, указанного в рабочих чертежах на эти колонны.

1.2.7. Колонны обозначают марками в соответствии с требованиями ГОСТ 23009. Марка колонны состоит из буквенно-цифровых групп, разделенных дефисами.

В первой группе указывают обозначение типоразмера колонны. Буквы обозначают тип колонны. Цифры перед буквами обозначают порядковый номер типоразмера колонны для данной высоты здания, после букв - высоту здания, а для фахверковых колонн и основных колонн, устанавливаемых в фундаменты, верх которых заглублен на 500 мм и ниже, - длину колонны в дециметрах.

Во второй группе указывают порядковый номер колонн по несущей способности, класс напрягаемой арматуры (для предварительно напряженных колонн).

В третью группу, при необходимости, включают дополнительные характеристики, отражающие особые условия применения колонн и их стойкость к воздействию агрессивной газообразной среды, сейсмическим и другим воздействиям, а также обозначения конструктивных особенностей колонн (наличие дополнительных закладных изделий и др).

Пример условного обозначения (марки) колонны типоразмера 2К120, второй по несущей способности, с напрягаемой арматурной сталью класса А-IV:

2К120-2АIV



То же, типоразмера 5КК144, первой по несущей способности, изготовленной из бетона пониженной проницаемости (П) и предназначенной для применения в условиях воздействия среднеагрессивной газообразной среды, с закладными изделиями для крепления стропильных конструкций:

5КК144-1-Па



То же, типоразмера 5КД18, двадцать восьмой по несущей способности, с закладными изделиями для крепления стропильных конструкций:

5КД18-28-а



Примечание. Допускается принимать обозначение марок колонн в соответствии с рабочими чертежами на эти колонны до их пересмотра.

1.3. Характеристики

1.3.1. Колонны должны удовлетворять  требованиям ГОСТ 13015.0*:

________________

* На территории Российской Федерации документ не действует. Действует ГОСТ 13015-2012, здесь и далее по тексту. - Примечание изготовителя базы данных.

по прочности, жесткости и трещиностойкости; при этом требования по испытанию колонн нагружением не предъявляют;

по показателям фактической прочности бетона на сжатие (передаточной отпускной и в проектном возрасте);

по  морозостойкости бетона, а для колонн, эксплуатируемых в условиях воздействия агрессивной газообразной среды, - также по водонепроницаемости бетона;

к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

по толщине защитного слоя бетона до арматуры;

по защите от коррозии.

1.3.2. Колонны следует изготовлять из тяжелого бетона по ГОСТ 26633* классов или марок по прочности на сжатие, указанных в рабочих чертежах на эти колонны.

________________

* На территории Российской Федерации документ не действует. Действует ГОСТ 26633-2012 - Примечание изготовителя базы данных.



1.3.3. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) в предварительно напряженных колоннах следует производить после достижения бетоном требуемой передаточной прочности.

Нормируемая передаточная прочность бетона колонн в зависимости от класса или марки бетона, вида и класса напрягаемой арматурной стали должна соответствовать указанной в рабочих чертежах на эти колонны.

1.3.4. Нормируемая отпускная прочность бетона колонн с напрягаемой арматурой должна быть равна нормируемой передаточной прочности бетона, а колонн с ненапрягаемой арматурой - 70% класса или марки бетона по прочности на сжатие.

При поставке колонн в холодный период года нормируемая отпускная прочность бетона колонн может быть повышена до 90% класса или марки бетона по прочности на сжатие согласно указаниям рабочих чертежей на эти колонны.

1.3.5. Для армирования колонн следует применять арматурную сталь следующих видов и классов:

в качестве напрягаемой арматуры - термомеханически упрочненную стержневую класса Ат-IVС по ГОСТ 10884*, горячекатаную стержневую классов А-V, А-IV по ГОСТ 5781 и стержневую класса А-IIIв, изготовляемую из арматурной стали класса А-III по ГОСТ 5781 путем упрочнения вытяжкой с контролем удлинений и  напряжений;

________________

* На территории Российской Федерации документ не действует. Действует ГОСТ 10884-94, здесь и далее по тексту. - Примечание изготовителя базы данных.



в качестве ненапрягаемой арматуры - термомеханически упрочненную стержневую классов Ат-IVС и Ат-IIIС по ГОСТ 10884, стержневую горячекатаную периодического профиля класса А-III и гладкую класса А-I  по ГОСТ 5781, арматурную проволоку обыкновенную периодического профиля класса Вр I по ГОСТ 6727, повышенной прочности класса Врп-I по ТУ 14-4-1322*.

________________

* Документ в информационных продуктах не содержится. За информацией о документе Вы можете обратиться в Службу поддержки пользователей. - Примечание изготовителя базы данных.

1.3.6. Значения напряжений в напрягаемой арматуре, контролируемые по окончании натяжения ее на упоры, а также допустимые предельные отклонения напряжений в напрягаемой арматуре должны соответствовать приведенным в рабочих чертежах на колонны.

1.3.7. Форма и размеры арматурных и закладных изделий и их положение в колоннах должны соответствовать указанным в рабочих чертежах на эти колонны. Сварные арматурные и закладные изделия должны удовлетворять требованиям ГОСТ 10922*.

________________

* На территории Российской Федерации документ не действует. Действует ГОСТ 10922-2012, здесь и далее по тексту. - Примечание изготовителя базы данных.

1.3.8. Значения действительных отклонений геометрических параметров колонн не должны превышать предельных, указанных в табл.1.



Таблица 1


мм







Наименование отклонения геометрического параметра

Наименование геометрического параметра

Пред. откл.

Отклонение от линейного размера

Длина колонны и размер от торца колонны до опорной плоскости консоли:





               до 4000 включ.

±12





св. 4000 "    8000   "

±15



"  8000  "   16000   "

±20



" 16000

±25



Размер поперечного сечения колонны или ветви двухветвевой колонны:





            до 250 включ.

±4



св. 250 "  500     "

±5



"    500

±6



Общая высота поперечного сечения нижней части двухветвевой колонны:





до 1600 включ.

±8



св. 1600

±10



Размер, определяющий положение:





строповочного отверстия или монтажной петли

15



закладного изделия на плоскости колонны для элемента закладного изделия длиной:





до 100 мм включ.

5



св. 100 мм

10



Несовпадение плоскостей колонны и элемента закладного изделия

3

Отклонение от прямолинейности профиля боковых граней на всей длине колонны длиной:





               до 4000 включ.

-

8

св. 4000 "  8000       "



10

 "   8000 "  16000     "



12

 "  16000



15

Отклонение от перпендикулярности торцевой и боковых граней колонны при размере ее поперечного сечения:





            до 250 включ.



4

св. 250 "  500     "



5

" 500



6



1.3.9. Требования к качеству бетонных поверхностей и внешнему виду колонн - по ГОСТ 13015.0. При этом качество бетонных поверхностей колонн должно удовлетворять требованиям, установленным для категории А6.

1.3.10. В бетоне колонн, поставляемых потребителю, трещины не допускаются, за исключением усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,25 мм.

1.3.11. Концы напрягаемой арматуры не должны выступать за торцевые поверхности колонн более чем на 10 мм. Они должны быть защищены слоем цементно-песчаного раствора или битумным лаком.

1.3.12. На боковых гранях колонн должны быть нанесены установочные риски по ГОСТ 13015.2* в бетоне или в закладных изделиях в виде канавок или несмываемой краской, определяющие разбивочные оси здания, а на консолях - установочные риски, определяющие оси подкрановых балок.

________________

* На территории Российской Федерации документ не действует. Действует ГОСТ 13015-2012, здесь и далее по тексту. - Примечание изготовителя базы данных.

1.4. Маркировка

Маркировка колонн - по ГОСТ 13015.2. Маркировочные надписи и знаки следует наносить на видимую при хранении и монтаже боковую поверхность колонны вблизи ее нижнего торца.



2. ПРИЕМКА

2.1. Приемка колонн - по ГОСТ 13015.1* и настоящему стандарту. При этом колонны принимают по результатам:

________________

* На территории Российской Федерации документ не действует. Действует ГОСТ 13015-2012, здесь и далее по тексту. - Примечание изготовителя базы данных.

периодических испытаний - по показателям морозостойкости, а также по водонепроницаемости бетона колонн, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды;

приемо-сдаточных испытаний - по показателям прочности бетона (классу или марке бетона по прочности на сжатие, передаточной и отпускной прочности), соответствия арматурных и закладных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия поверхностных технологических трещин, категории бетонной поверхности, правильности нанесения установочных рисок.

Приемку колонн по прочности, жесткости и трещиностойкости осуществляют по комплексу нормируемых и проектных показателей в соответствии с требованиями ГОСТ 13015.1.

2.2. Колонны типов КС и КР, а также К и КФ длиной до 12000 мм включ. по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, категории бетонной поверхности и ширины раскрытия поверхности технологических трещин следует принимать по результатам выборочного контроля.

Колонны типов КК, ККС, ККП, КД и КДФ, а также К и КФ длиной более 12000 мм по указанным показателям следует принимать по результатам сплошного контроля.

2.3. Правильность нанесения установочных рисок на колонны проверяют по результатам сплошного контроля.

2.4. В документе о качестве колонн по ГОСТ 13015.3* дополнительно должны быть приведены марка бетона по морозостойкости, а для колонн, предназначенных для эксплуатации в условиях воздействия агрессивной газообразной среды, - марка бетона по водонепроницаемости (если эти показатели оговорены в заказе на изготовление колонн).

________________

* На территории Российской Федерации документ не действует. Действует ГОСТ 13015-2012. - Примечание изготовителя базы данных.

3. МЕТОДЫ КОНТРОЛЯ

3.1. Прочность бетона колонн следует определять по ГОСТ 10180* на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105**.

________________

* Документ не действует. Действует ГОСТ 10180-2012;

** Документ не действует. Действует ГОСТ 18105-2010. - Примечание изготовителя базы данных.

При проверке прочности бетона методами неразрушающего контроля фактическую передаточную и отпускную прочность бетона на сжатие определяют ультразвуковым методом по ГОСТ 17624* или приборами механического действия по ГОСТ 22690. Допускается применение других методов неразрушающего контроля, предусмотренных стандартами на методы испытания бетона.

________________

* На территории Российской Федерации документ не действует. Действует ГОСТ 17624-2012. - Примечание изготовителя базы данных.



3.2. Морозостойкость бетона колонн следует определять по ГОСТ 10060* или ультразвуковым методом по ГОСТ 26134 на серии образцов, изготовленных из бетонной смеси рабочего состава.

________________

* На территории Российской Федерации документ не действует. Действует ГОСТ 10060-2012. - Примечание изготовителя базы данных.



3.3. Водонепроницаемость бетона колонн следует  определять по ГОСТ 12730.0 и ГОСТ 12730.5.

3.4. Контроль сварных арматурных и закладных изделий -  по ГОСТ 10922 и ГОСТ 23858.

3.5. Силу натяжения арматуры, контролируемую по окончании натяжения, измеряют по ГОСТ 22362.

3.6. Размеры и отклонения от прямолинейности, перпендикулярности поверхностей колонн, ширину раскрытия поверхностных технологических трещин, размеры раковин, наплывов и околов бетона колонн следует проверять   методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.

3.7. Размеры и положение арматурных и закладных изделий,  а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625 и ГОСТ 22904*.

________________

* На территории Российской Федерации документ не действует. Действует ГОСТ 22904-93. - Примечание изготовителя базы данных.





4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Транспортирование и хранение колонн - по ГОСТ 13015.4* и настоящему стандарту.

________________

* На территории Российской Федерации документ не действует. Действует ГОСТ 13015-2012. - Примечание изготовителя базы данных.

4.2. Колонны следует транспортировать и хранить в горизонтальном положении в штабелях с опиранием на подкладки и прокладки в соответствии со схемами, приведенными в рабочих чертежах на колонны.

Высота штабеля колонн при их хранении не должна превышать ширину штабеля более чем в два раза и не должна быть более 2500 мм.

4.3. Все подкладки и прокладки должны иметь одинаковую толщину не менее 40 мм, ширину - не менее 150 мм, длину - на 100 мм больше ширины боковой грани колонны.

4.4. Подъем колонн следует осуществлять с применением специальных траверс с захватом за строповочные отверстия или монтажные петли.



ПРИЛОЖЕНИЕ
Обязательное


ФОРМА И ОСНОВНЫЕ РАЗМЕРЫ КОЛОНН

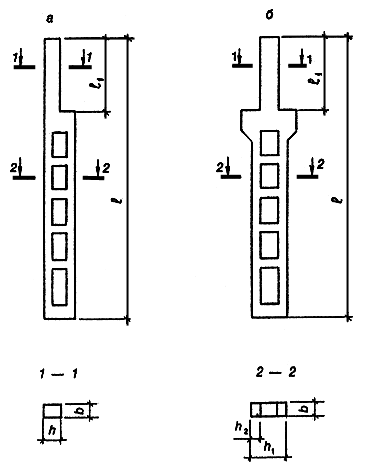

1. Форма и основные размеры колонн приведены:





типа К для зданий высотой 3,0-9,6 м (серия 1.423.1-3/88)

- на черт.1 и в табл.2;

' для зданий высотой 10,8-14,4 м (серия 1.423.1-5/88)

- на черт.1 и в табл.3;

" предварительно напряженные для зданий высотой 4,8-14,4 м (серия 1.423.1-7)

- на черт.1 и в табл.4;

' для сельскохозяйственных зданий высотой 2,4-7,2 м (серия 1.823.1-2)

- на черт.1 и в табл.5;

" для сельскохозяйственных зданий высотой 2,4 м (шифр 4Н-79)

- на черт.1 и в табл.6;

типа КС для зданий высотой 4,8; 6,0; 7,2 и 8,4 м (шифр 15-74)

- на черт.1 и в табл.7;

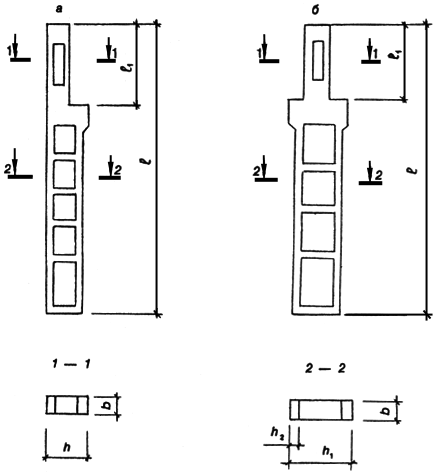

типа КК для зданий высотой 8,4-14,4 м (серия 1.424.1-5)

- на черт.2 и в табл.8;

типа ККС для зданий высотой 8,4; 9,6 и 10,8 м (шифр 15-74)

- на черт.2 и в табл.9;

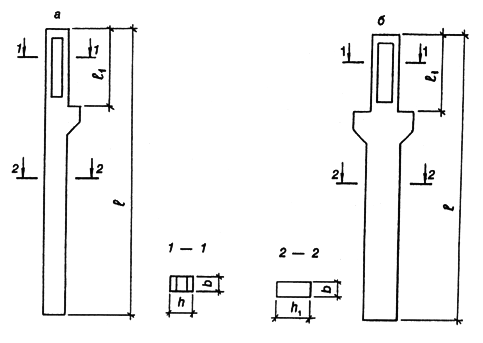

типа ККП для зданий высотой 10,8-14,4 м (серия 1.424.1-6/89)

- на черт.3 и в табл.10;

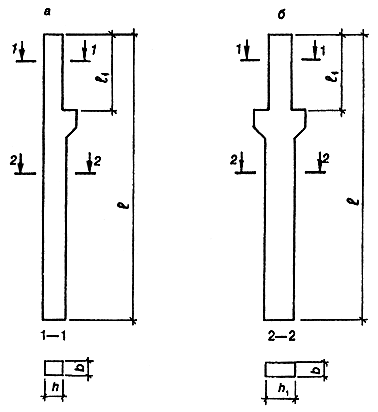

типа КР для зданий высотой 6,0-9,6 м (серия 1.423-2)

- на черт.4 и в табл.11;

типа КФ для зданий высотой 3,0-14,0 м (серия 1.427.1-3)

- на черт.5 и в табл.12;

" предварительно напряженные для зданий высотой 4,8-12,0 м (серия 1.427.1-5)

- на черт.5 и в табл.13;

типа КД для зданий высотой 15,6; 16,8 и 18,0 м (серия 1.424.1-9)

- на черт.6 и в табл.14;

типа КДП для зданий высотой 15,6; 16,8 и 18,0 м (серия 1.424.1-10)

- на черт.7 и в табл.15;

типа КДФ для зданий высотой 15,6; 16,8 и 18,0 м (серия 1.427.1-6)

- на черт.6 и в табл.16.



2. В табл.2, 3, 8, 10, 14 и 15 в скобках приведены размеры колонн, предназначенных для опирания на них  железобетонных подстропильных конструкций высотой на опоре 700 мм.

3. В табл.14 в графе "Грузоподъемность крана" обозначение Б/К принято для зданий с подвесными кранами и без кранов.



Таблица 2

Колонны типа К для зданий высотой 3,0-9,6 м (серия 1.423.1-3/88)





Высота здания, м

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа





l

b

h



3,0

1К30

3800

300

300

1а



2К30







1г

3,6

1К36

4400





1а



2К36







1г

4,2

1К42

5000





1а



2К42







1г

4,8

1К48

5600

300



1а



2К48





400





3К48

5700

400

500

1б



4К48

5600

300

300

1г



5К48





400





6К48

5700

500

500





7К48

5100
(5000)





5,4

1К54

6200

300

300

1а



2К54







1г

6,0

1К60

6800



400

1а



2К60

6900

400







3К60





500

1б



4К60

6800

300

400

1г



5К60

6900

400







6К60



500

500





7К60

6300
(6200)







6,6

1К66

7400

300

400

1а



2К66

7500

400







3К66





500

1б



4К66

7400

300

400

1г



5К66

7500

400







6К66



500

500





7К66

6900
(6800)







7,2

1К72

8100

400

400

1а



2К72



500

500





3К72







1б



4К72



400

400

1г



5К72



500

500





6К72

7500
(7400)







7,8

1К78

8700

400

400

1а



2К78



500

500





3К78







1б



4К78



400

400

1г



5К78



500

500





6К78

8100
(8000)



8,4

1К84

9300

400

400

1а



2К84





500





3К84



500







4К84







1б



5К84



400

500

1г



6К84



500

600

1а



7К84

8700
(8600)



500

1г



8К84





600

1а



9К84

9300



500

1г

9,6

1К96

10500

400

400

1а



2К96





500





3К96



500







4К96





600





6К96











8К96











5К96





500

1б



7К96







1г



9К96

9900
(9800)



600

1а



Таблица 3


Колонны типа К для зданий высотой 10,8-14,4 м (серия 1.423.1-5/88)





Таблица 4

Колонны типа К предварительно напряженные для зданий высотой 4,8-14,4 м (серия 1.423.1-7)








Высота здания, м

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа



l

b

h



10,8

1К108

11700

400

500

1а



2К108

11850



700





3К108

11250
(11150)



1г

12,0

1К120

12900



500

1а



2К120

13050



700





3К120

12450
(12350)





1г

13,2

1К132

14100



600

1а



2К132

14250



800





3К132

13650
(13550)



1г

14,4

1К144

15300



600

1а



2К144

15450



800





3К144

14850
(14750)





1г



Высота здания, м

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа





l

b

h



4,8

1К48

5600

300

300

1а



2К48





400





3К48





300

1г



4К48





400





5К48

5100

400







6К48





500





7К48

5700



400





8К48





500



5,4

1К54

6200

300

300

1а



2К54







1г

6,0

1К60

6800





1а



2К60





400





3К60

6900

400







4К60

6800

300



1г



5К60

6900

400







6К60

6300









7К60





500





8К60

6900







6,6

1К66

6900

400

500

1г



2К66

7400

300

400

1а



3К66

7500

400







4К66







1г



5К66





500



7,2

1К72











2К72

8000

300

400

1а



3К72

8100

400







4К72







1г



5К72





500



7,8

1К78

8700



400

1а



2К78





500





3К78





400

1г



4К78





500





5К78

8100

500







6К78

8700







8,4

1К84

8700









2К84

9300

400

400

1а



3К84





500





4К84





400

1г



5К84



500





6К84



500





9,6

1К96

10500

400

400

1а



2К96





500





3К96



500



1г



4К96





600

1а



5К96

9900







10,8

1К108

11700

400

500





2К108





600





3К108

11250



700





4К108

11850







12,0

1К120

12900



500





2К120





600





3К120

12450



700





4К120

13050







13,2

1К132

14100



600





2К132

14250



700





3К132

13650



800





4К132

14250







14,4

1К144

15300



600





2К144

15450



700





3К144

14850



800





4К144

15450







Таблица 5


Колонны типа К для сельскохозяйственных зданий высотой 2,4-7,2 м (серия 1.823.1-2)







Высота здания, м

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа





l

b

h



2,4

1К33

3300

200

200

1а



2К33



300

300





3К33



200

200

1г



4К33



300

300



2,4; 2,7

3К36

3600

200

200

1а



4К36



300

300





5К36



200

200

1г



6К36



300

300



2,4; 2,7; 3,0

1К39

3900

200

200

1а



2К39



300

300





3К39



200

200

1г



4К39



300

300



2,7; 3,0

1К42

4200



1а



2К42



1г

3,0; 3,6

1К45

4500



1а



2К45



400

400





3К45



300

300

1г

3,6

4К45



400

400




8К48

4800

300

300

1а



9К48



1г



1К51

5100



1а

2,4; 2,7; 3,6

2К51



1г

2,4; 2,7; 3,0

3К54

5400





4,8

1К57

5700

300

300

1а



2К57



400

400





3К57



500

500



2,7; 3,0; 4,8

4К57



300

300

1г

4,8

5К57



400

400





8К60

6000

300

300

1а

3,0; 4,8

9К60



1г

4,8

1К63

6300



1а



2К63



1г

6,0

1К69

6900

400

400

1а



2К69



500

500





3К69



400

400

1г

7,2

1К81

8100





1а



2К81



500

500





3К81



400

400

1г



Таблица 6

Колонны типа К для сельскохозяйственных зданий высотой 2,4 м (шифр 4Н-79)





Таблица 7Колонны типа КС для зданий высотой 4,8; 6,0; 7,2 и 8,4 м (шифр 15-74)



Высота здания, м

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа





l

l1

b

h



2,4

7К36

3600

2620

300

300

1в



К49

4900







10К60

6000

-



1г



К73

7300




Высота здания, м

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа





l

b

h



4,8

КС48

7450

400

500

1а

6,0

КС60

8650







7,2

КС72

9850







8,4

КС84

11050








а - колонна для  крайних и средних рядов; бв - колонна для крайних рядов; г - колонна для средних рядов

Черт.1
а - колонна для крайних рядов; б - колонна для средних рядов

Черт.2

Таблица 8

Колонны типа КК для зданий высотой 8,4-14,4 м (серия 1.424.1-5)





Высота здания, м

Грузоподъемность крана, т

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа







l

l1

b

h

h1



8,4

5

1КК84

9300

2900

400

380

600

2а



10; 16

2КК84



3500







5

3КК84

9450

3300



600

700




10; 16

4КК84



3900








5

5КК84

9300

2900



600

2б



10; 16

6КК84



3500








5

7КК84

9450

3300



700




10; 16

8КК84



3900







5

9КК84

8850
(8750)

2700
(2600)




10; 16

10КК84



3300
(3200)



9,6

5

1КК96

10500

2900

400

380

600

2а



10; 16

2КК96



3500




16; 20

3КК96



4100







5

4КК96

10650

3300



600

700




10; 16

5КК96



3900




16; 20

6КК96



4500




5

7КК96

10500

2900



600

2б



10; 16

8КК96



3500







16; 20

9КК96



4100




5

10КК96

10650

3300





700




10; 16

11КК96



3900




16; 20

12КК96



4500




5

13КК96

10050
(9950)

2700
(2600)




10; 16

14КК96



3300
(3200)




16; 20

15КК96



3900
(3800)



10,8

5

1КК108

11850

2900



380



2а



10; 16

2КК108



3500








16; 20

3КК108



4100




20; 32

4КК108





600




5

5КК108



3300



800




10; 16

6КК108



3900








16; 20; 32

7КК108



4500




5

8КК108



2900



700

2б



10; 16

9КК108



3500







16; 20; 32

10КК108



4100




5

11КК108



3300



800




10; 16

12КК108



3900




16; 20; 32

13КК108



4500




5

14КК108

11250
(11150)

2700
(2600)




10; 16

15КК108



3300
(3200)




16; 20; 32

16КК108



3900
(3800)



12,0

10; 16

1КК120

13050

3500



380

700

2а



16; 20

2КК120



4100








20; 32

3КК120





600




10; 16

4КК120



3900



800




16; 20; 32

5КК120



4500




10; 16

6КК120

12450
(12350)

3300
(3200)



2б



16; 20

7КК120



3900
(3800)




20; 32

8КК120

12600
(12500)



900




10; 16

9КК120

13050

3900



800




16; 20

10КК120



4500








20; 32

11КК120

13200



900



13,2

10; 16

1КК132

14250

3500



380

800

2а



16; 20

2КК132



4100






20; 32

3КК132



600







10; 16

4КК132

14400

3900



900




16; 20; 32

5КК132



4500




10; 16

6КК132

13800
(13700)

3300
(3200)



2б



16; 20; 32

7КК132



3900
(3800)




10; 16

8КК132

14400

3900




16; 20; 32

9КК132



4500



14,4

10; 16

1КК144

15450

3500



380

800

2а



16; 20

2КК144



4100




20; 32

3КК144



600







10; 16

4КК144

15600

3900



900




16; 20; 32

5КК144



4500




10; 16

6КК144

15000
(14900)

3300
(3200)



2б



16; 20; 32

7КК144



3900
(3800)




10; 16

8КК144

15600

3900




16; 20; 32

9КК144



4500








а - колонна для крайних рядов; б - колонна для средних рядов

Черт.3

Таблица 9

Колонны типа ККС для зданий высотой 8,4; 9,6 и 10,8 м (шифр 15-74)





Высота здания, м

Грузоподъемность крана, т

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа







l

l1

b

h

h1



8,4

До 10

1ККС84

10550

5050

400

600

700

2а



2ККС84



2б

9,6



1ККС96

11750



2а



2ККС96



2б



20

3ККС96

12350

5650



2а



4ККС96





2б

10,8

До 10

1ККС108

12950

5050



2а



2ККС108



2б



20

3ККС108

13550

5650



2а



4ККС108



2б



Таблица 10

Колонны типа ККП для зданий высотой 10,8-14,4 м (серия 1.424.1-6/89)







Высота здания, м

Грузоподъемность крана, т

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа







l

l1

b

h

h1



10,8

10

1ККП108

11850

3500

400

900

700

3а



20; 32

2ККП108



4100








32

3ККП108



4700




10

4ККП108



4100




5ККП108



3900



800




20; 32

6ККП108



4500




32

7ККП108



5100




10

8ККП108



3900



3б



20; 32

9ККП108



4500




32

10ККП108

12000

5100



900




11ККП108

11400
(11300)

4500
(4400)




10

12ККП108

11250

3900



800




20; 32

13ККП108

(11150)

(3800)



12,0

10

1ККП120

13050

3500



700

3а



20; 32

2ККП120



4100








32

3ККП120



4700




10

4ККП120



4100




5ККП120



3900



800




20; 32

6ККП120



4500




32

7ККП120



5100




10

8ККП120



3900




20; 32

9ККП120

13200

4500



900




32

10ККП120



5100




11ККП120

12600
(12500)

4500
(4400)




10

12ККП120



3900
(3800)




20; 32

13ККП120



13,2

10

1ККП132

14250

3500



800

3а





20; 32

2ККП132



4100




32

3ККП132



4700




10

4ККП132



4100




10

5ККП132

14400

3900



900




20; 32

6ККП132



4500




32

7ККП132



5100




10

8ККП132



3900



3б



20; 32

9ККП132



4500




32

10ККП132



5100




11ККП132

13800
(13700)

4500
(4400)







10

12ККП132



3900
(3800)




20; 32

13ККП132



14,4

10

1ККП144

15450

3500

400

900

800

3а



20; 32

2ККП144



4100




32

3ККП144



4700




10

4ККП144



4100




5ККП144

15600

3900



900




20; 32

6ККП144



4500




32

7ККП144



5100




10

8ККП144



3900



3б



20; 32

9ККП144



4500








32

10ККП144



5100




11ККП144

15000
(14900)

4500
(4400)




10

12ККП144



3900
(3800)




20; 32

13ККП144







Черт.4



Черт.5

Таблица 11

Колонны типа КР для зданий высотой 6,0-9,6 м (серия 1.423-2)







Высота здания, м

Грузоподъемность крана, т

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа



l

l1

b

h

h1



6,0

3,2; 5; 8

КР60

6900

1600

300

250

500

4

6,6



КР66

7500





7,2



1КР72

8100







12,5; 20

2КР72



2200



7,8

3,2; 5; 8

1КР78

8700

1600




12,5; 20

2КР78



2200



8,4

3,2; 5; 8

1КР84

9300

1600




12,5; 20

2КР84



2200



9,0

12,5; 20

КР90

9900





9,6



КР96

10500





Таблица 12

Колонны типа КФ для зданий высотой 3,0-14,4 м (серия 1.427.1-3)





 Таблица 13

Колонны типа КФ предварительно напряженные для зданий высотой 4,8-12,0 м (серия 1.427.1-5)






Высота здания, м

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа



l

l1

b

h

h1



3,0

1КФ37

3700

-

300

300

-

5а



1КФ40

4000



3,0; 3,6

1КФ43

4300



3,6

1КФ46

4600



3,6; 4,2; 4,8

1КФ49

4900



4,2

1КФ52

5200



4,2; 4,8

1КФ55

5500



4,8

1КФ57

5700




1КФ58

5800





4,8; 5,4; 6,0

1КФ61

6100





5,4

1КФ64

6400



5,4; 6,0; 6,6

1КФ67

6700



6,0

2КФ69

6900



400



6,6

2КФ75

7500



7,2

2КФ73

7300




2КФ81

8100



7,8

2КФ79

7900




2КФ87

8700





8,4

1КФ85

8500



300




1КФ93

9300








2КФ85

8500



400




3КФ93

9300



400





9,6

1КФ97

9700



300

300




1КФ105

10500




3КФ97

9700



400

400






4КФ105

10500



500



10,8

2КФ109

10900



300

400




2КФ117

11700




4КФ109

10900



400

500




4КФ125

12500




3КФ121

12100



400



12,0

3КФ129

12900




4КФ121

12100



500




4КФ137

13700



13,2

3КФ133

13300



400




3КФ141

14100




4КФ133

13300



500




5КФ149

14900



600



14,4

3КФ145

14500



400




3КФ153

15300




5КФ145

14500



600




5КФ161

16100



6,0

6КФ69

6900

900

300

400

300

5б

4,8; 6,0

6КФ70

7000

2200



4,8; 6,0; 6,6

6КФ73

7300

2500



6,6

6КФ85

7500

900



4,8; 6,6

6КФ76

7600

2800



4,8; 6,6; 7,2

6КФ79

7900

3100



7,2

6КФ81

8100

900



6,0; 7,2

6КФ82

8200

2200



6,0; 7,2; 7,8

6КФ85

8500

2500



7,8

6КФ87

8700

900



6,0; 6,6; 7,8

6КФ88

8800

2800



6,0; 6,6; 7,8; 8,4

6КФ91

9100

3100



6,6; 7,2

7КФ94

9400

2800

400



6,6; 7,2; 8,4

7КФ97

9700

3100



7,2; 7,8

7КФ100

10000

2800



7,2; 7,8; 9,6

7КФ103

10300

3100





7,8; 8,4

8КФ106

10600

2800



500



7,8; 8,4; 9,6

8КФ109

10900

3100





8,4

7КФ93

9300

900



400




8КФ112

11200

2800



500




8КФ115

11500

3100



9,6

8КФ105

10500

900




8КФ118

11800

2200




8КФ124

12400

2800




8КФ127

12700

3100



9,6; 10,8

8КФ121

12100

2500



10,8

6КФ117

11700

900

300

400




8КФ125

12500

900

400

500




8КФ130

13000

2200




8КФ136

13600

2800




8КФ139

13900

3100



10,8; 12,0

8КФ133

13300

2500



12,0

7КФ129

12900

900



400




8КФ137

13700

900



500




9КФ142

14200

2200



600




9КФ148

14800

2800




9КФ151

15100

3100







12,0; 13,2

9КФ145

14500

2500



13,2

7КФ141

14100

900



400




9КФ149

14900

900



600




9КФ154

15400

2200




9КФ160

16000

2800




9КФ163

16300

3100



13,2; 14,4

9КФ157

15700

2500



14,4

7КФ153

15300

900



400




9КФ161

16100

900



600




9КФ166

16600

2200








9КФ169

16900

2500




9КФ172

17200

2800




9КФ175

17500

3100




Высота здания, м

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа



l

b

h



4,8

КФ49

4900

300

300

5а



КФ55

5500




КФ57

5700




КФ58

5800



4,8; 5,4; 6,0

КФ61

6100



5,4

КФ64

6400



5,4; 6,0; 6,6

КФ67

6700



6,0

КФ69

6900



4,8; 6,0

КФ70

7000



4,8; 6,0; 6,6; 7,2

КФ73

7300



4,8; 6,6

КФ75

7500




КФ76

7600



4,8; 6,6; 7,2; 7,8

КФ79

7900



7,2

КФ81

8100





6,0; 7,2

КФ82

8200



6,0; 7,2; 7,8; 8,4

КФ85

8500



6,0; 7,8

КФ87

8700



6,0; 6,6; 7,8

КФ88

8800



6,0; 6,6; 7,8; 8,4

КФ91

9100



6,6; 8,4

КФ93

9300



6,6; 7,2; 8,4

КФ94

9400



6,6; 7,2; 8,4; 9,6

КФ97

9700



7,2

КФ99

9900



7,2; 7,8

КФ100

10000



7,2; 7,8; 9,6

КФ103

10300



7,8; 9,6

КФ105

10500



7,8; 8,4; 9,6

КФ106

10600



7,8; 8,4; 9,6; 10,8

КФ109

10900



8,4

КФ111

11100




КФ112

11200




КФ115

11500



10,8

КФ117

11700



9,6; 10,8

КФ118

11800



9,6; 10,8; 12,0

КФ121

12100



9,6

КФ123

12300





КФ124

12400




КФ127

12700



12,0

КФ129

12900



10,8

КФ130

13000



12,0

КФ131

13100



10,8; 12,0

КФ133

13300



10,8

КФ135

13500





КФ136

13600




КФ139

13900



12,0

КФ147

14700








а - колонна крайних рядов; б - колонна средних рядов


Черт.6



Таблица 14



Колонны типа КД для зданий высотой 15,6; 16,8 и 18,0 м (серия 1.424.1-9)







Высота здания, м

Грузоподъемность крана, т

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа



l

l1

b

h

h1

h2



15,6

Б/К; 20; 32

1КД156

16900

4100

500

600

1400

200

6а



32; 50

2КД156



4700







Б/К; 20; 32

3КД156



4500



250




32; 50

4КД156



5100




Б/К; 20; 32

5КД156



4500



700

1900

300

6б



32; 50

6КД156



5100




Б/К; 20; 32

7КД156

16300

(16200)

3900

(3800)




32; 50

8КД156

16300

(16200)

4500

(4400)



16,8

Б/К; 20; 32

1КД168

18100

4100



600

1400

200

6а



32; 50

2КД168



4700







Б/К; 20; 32

3КД168



4500







250




32; 50

4КД168



5100








Б/К; 20; 32

5КД168



4500



700

1900

300

6б



32; 50

6КД168



5100




Б/К; 20; 32

7КД168

17500

(17400)

3900

(3800)












32; 50

8КД168



4500

(4400)



18,0

Б/К; 20; 32

1КД180

19300

4100



600

1400

200

6а



32; 50

2КД180



4700







Б/К; 20; 32

3КД180



4500







250





32; 50

4КД180



5100








Б/К; 20; 32

5КД180



4500



700

1900

300

6б



32; 50

6КД180



5100




Б/К; 20; 32

7КД180

18700

(18600)

3900

(3800)












32; 50

8КД180



4500

(4400)








а - колонна крайних рядов; б - колонна средних рядов


Черт.7


Таблица 15


Колонны типа КДП для зданий высотой 15,6; 16,8 и 18,0 м (серия 1.424.1-10)







Высота здания, м

Грузоподъемность крана, т

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа



l

l1

b

h

h1

h2



15,6

20; 32

1КДП156

16900

4100

500

900

1400

200

7а



32; 50

2КДП156



4700




20; 32

3КДП156



4500



250




32; 50

4КДП156



5100




20;32

5КДП156



4500



1900

300

7б



32; 50

6КДП156



5100




20; 32

7КДП156

16300

(16200)

3900

(3800)




32; 50

8КДП156



4500

(4400)



16,8

20; 32

1КДП168

18100

4100



1400

200

7а



32; 50

2КДП168



4700







20; 32

3КДП168



4500



250





32; 50

4КДП168



5100




20; 32

5КДП168



4500



1900

300

7б



32; 50

6КДП168



5100




20; 32

7КДП168

17500

(17400)

3900

(3800)




32; 50

8КДП168



4500

(4400)



18,0

20; 32

1КДП180

19300

4100



1400

200

7а



32; 50

2КДП180



4700




20; 32

3КДП180



4500



1400

250





32; 50

4КДП180



5100




20; 32

5КДП180



4500



1900

300

7б



32; 50

6КДП180



5100




20; 32

7КДП180



3900

(3800)







32; 50

8КДП180



4500

(4400)





Таблица 16

Колонны типа КДФ для зданий высотой 15,6; 16,8 и 18,0 м (серия 1.427.1-6)







Высота здания, м

Типоразмер колонны

Основные размеры колонны, мм

Номер чертежа





l

l1

b

h

h1

h2



15,6

КДФ156

16800

5100

500

600

1400

200

6а

16,8

КДФ168

18000





18,0

КДФ180

19200
